在電子設計領域,電源模塊的性能對于整個系統的穩定運行至關重要。本文將詳細解析LP2801B 12V150mA Buck設計的測試報告,涵蓋其規格、原理圖、電路實物圖以及BOM表,旨在為相關設計人員提供參考,以便更好地理解和應用該電源模塊。
LP2801B 12V150mA Buck設計是一款高效、穩定的降壓電源模塊,其主要規格如下:
輸入電壓:90V~265V AC,適用于廣泛的輸入電壓范圍,能夠滿足不同地區的電網要求。
輸入頻率:47Hz~63Hz,覆蓋了常見的50Hz和60Hz電網頻率。
無負載輸入功率:在230VAC輸入下,無負載輸入功率小于100mW,表現出良好的節能特性。
輸出電壓:11.4V~12.6V,能夠在不同負載條件下保持穩定的輸出電壓。
輸出電流:150mA,為負載設備提供穩定的電源支持。
輸出紋波電壓:小于150mVP-P,在25℃環境溫度下,紋波電壓控制在較低水平,確保電源質量。
連續輸出功率:1.8W,滿足一般小型設備的功率需求。
過流保護:當輸出電流超過220mA時,自動重啟保護,有效防止因過流導致的損壞。
效率:在115VAC輸入下,效率達到70%,表現出較高的能量轉換效率。
電磁干擾:符合CISPR14/EN55014B標準,確保在使用過程中不會對周邊設備產生電磁干擾。
安全性:符合IEC60335標準,保障用戶使用安全。
工作環境溫度:0℃~40℃,適用于常見的室內外環境。

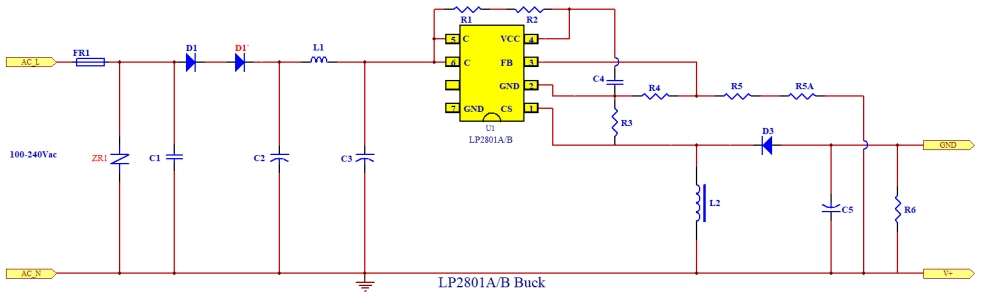

LP2801B 12V150mA Buck設計的原理圖是整個電源模塊設計的核心。其電路結構主要包括以下幾個部分:
輸入整流濾波電路:通過橋式整流器將交流輸入轉換為直流,并利用大容量電解電容進行濾波,為后續電路提供穩定的直流輸入。
控制芯片:采用LP2801B集成貼片IC作為核心控制芯片,該芯片具備高集成度和良好的控制性能,能夠?qū)崿F(xiàn)精確的電壓和電流控制。
功率開關電路:由功率MOSFET和相關驅動電路組成,根據控制芯片的指令,實現對輸出電壓的調節。
輸出濾波電路:通過電感和電容組成的濾波網絡,進一步降低輸出紋波,提高電源質量。
保護電路:包括過流保護、過壓保護等,確保電源模塊在異常情況下能夠安全工作。
電路實物圖是將原理圖轉化為實際可操作的電路板的重要依據。LP2801B 12V150mA Buck設計的電路實物圖展示了其緊湊的布局和合理的元件分布。從實物圖中可以看到:
元件布局:元件排列整齊,便于焊接和維修。關鍵元件如控制芯片、功率MOSFET等均位于電路板的合適位置,以確保良好的散熱和電氣性能。
走線設計:走線簡潔明了,盡量減少信號干擾。電源線和地線采用較粗的線寬,以降低線路阻抗,提高電源傳輸效率。
散熱設計:在功率元件附近設計有適當?shù)纳岽胧?,如散熱孔或散熱片,以保證電路在高功率輸出時的穩定性。

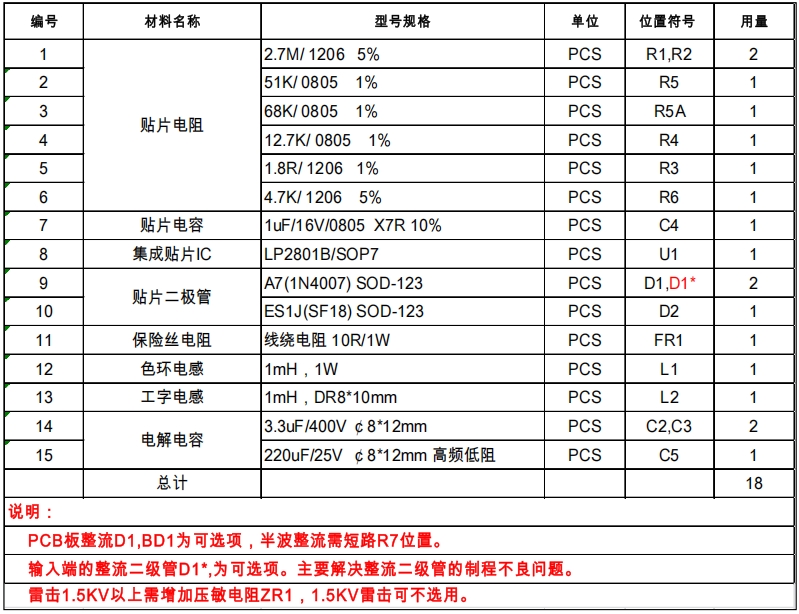

BOM表(物料清單)是實現LP2801B 12V150mA Buck設計的關鍵文件,它詳細列出了電路中所需的所有元件及其規格。以下是該設計的BOM表內容:
貼片電阻:包括2.7MΩ、51KΩ、68KΩ、12.7KΩ、1.8Ω、4.7KΩ等不同阻值的貼片電阻,用于電路中的分壓、限流等功能。
貼片電容:如1uF/16V的X7R電容,用于高頻濾波和穩定電壓。
集成貼片IC:LP2801B/SOP7,作為核心控制芯片,實現電源模塊的控制功能。
貼片二極管:如A7(1N4007)、ES1J(SF18)等,用于整流和保護電路。
保險絲電阻:線繞電阻10Ω/1W,用于過流保護。
色環電感:1mH,1W的色環電感,用于輸出濾波。
工字電感:1mH,DR8*10mm的工字電感,用于輸入濾波。
電解電容:3.3uF/400V、220uF/25V等不同規格的電解電容,用于濾波和儲能。
通過以上規格、原理圖、電路實物圖以及BOM表的詳細解析,我們可以全面了解LP2801B 12V150mA Buck設計的特點和優勢。該電源模塊憑借其高效、穩定、節能的特性,適用于多種小型電子設備,能夠為設備的穩定運行提供可靠的電源支持。
