KP3210BSG 是 KIWI必易微 非隔離PWM控制功率開關ic

KP321XB 系列是一款高性能低成本 PWM 控制功率開關，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓MOSFET 可提高系統浪涌耐受能力。
與傳統的 PWM 控制器不同，KP321XB 內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
KP321XB 集成有完備的帶自恢復功能的保護功能： VDD 欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和 VDD 過壓保護等。

KP3210BSG 主要特點

集成 650V 高壓 MOSFET 和高壓啟動電路
優化輕載噪音、提升系統抗干擾能力
多模式控制、無異音工作
支持降壓和升降壓拓?fù)?br/>默認 12V 輸出 (FB 腳懸空)
待機功耗 <50mW
良好的線性調整率和負載調整率
集成軟啟動電路
內部保護功能：
過載保護 (OLP)
逐周期電流限制 (OCP)
輸出過壓保護 (OVP)
VDD 過壓、欠壓和電壓箝位保護
 封裝類型 SOP-8 與 DIP-8

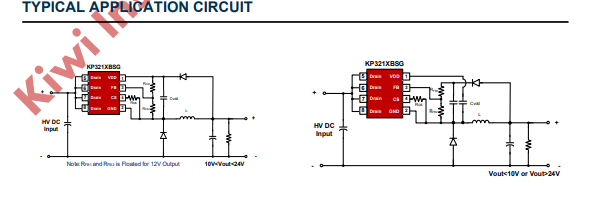

KP3210BSG典型應用

小家電電源、工業控制
