在現代電子設備中，電源管理芯片扮演著至關重要的角色。PL3366C，由ASEMI推出的移動電源管理IC，以其卓越的性能和可靠性，成為充電器和適配器設計的理想選擇。

PL3366C產品特性：

PL3366C是一款集成了功率開關的原邊控制恒流/恒壓調節器，適用于反激式開關電源。它通過去除光耦和次級控制電路，簡化了傳統恒流/恒壓設計，同時實現了精確的電流和電壓調節。

PL3366C技術規格及內部電路圖：

    型號：PL3366C
    VDD電壓：-0.3到VDDclamp V
    CS輸入：-0.3到5V
    FB輸入：-0.3到5V
    最大工作結溫：150℃
    存儲溫度：-55到150℃
    焊接溫度：260℃
    啟動電流：5uA
    靜態電流：0.6mA
    VDD退出欠壓閾值：15V
    VDD進入欠壓閾值：4.5V
    VDD過壓保護：27V

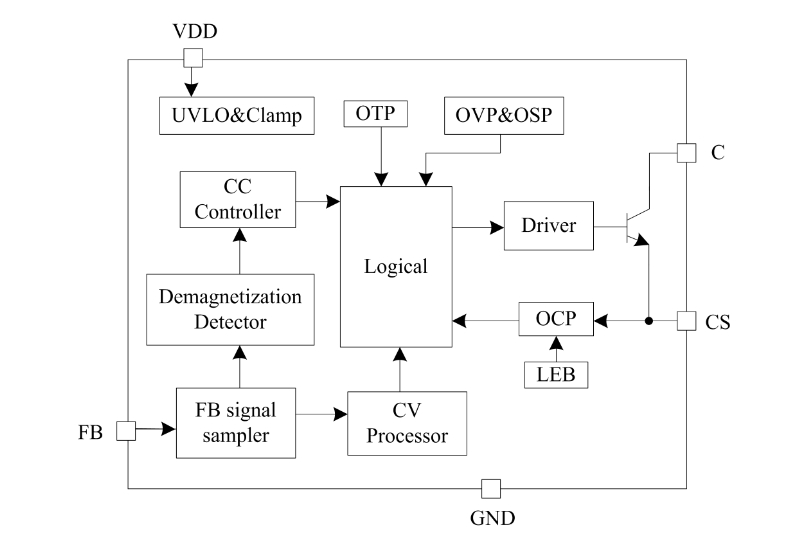

內部電路圖

效率與保護：

PL3366C在復合模式下工作，實現了低靜態功耗、低音頻噪聲和高效率。它在滿載時工作在PFM模式，隨著負載降低逐漸進入綠色模式，提高系統效率。此外，PL3366C還具備多重保護功能，包括逐周期峰值電流檢測、VDD欠壓/過壓保護、輸出過壓保護、輸出短路保護和過溫保護等。

PL3366C應用場景：

PL3366C為小功率充電器/適配器應用提供了有效的解決方案。其新穎的恒流/恒壓控制使得系統不需要二次反饋電路，實現高精度的恒流/恒壓輸出，滿足更嚴格的能源損耗要求。

市場優勢：

隨著移動設備對電源管理效率和兼容性的要求日益提高，PL3366C憑借其高性能和多功能保護特性，為設計師提供了一個符合市場需求的理想選擇。它的應用不僅局限于充電器和適配器，還可以擴展到更廣泛的電源管理領。

結論：

PL3366C以其高效的電源管理和全面的保護功能，在移動電源管理IC市場中占據了一席之地。它不僅簡化了設計，還提高了產品的可靠性和性能，是追求高效能和高穩定性電源解決方案的理想選擇。
