在智能家居領域,電源管理芯片扮演著至關重要的角色。芯茂微電子生產的LPKSF001是一款專為隔離型適配器和充電器設計的自供電PSR(Power Supply Rejection)控制芯片,以其高度集成和簡化的外圍設計而受到市場的青睞。
集成BJT:LPKSF001集成了BJT,適用于24W以下的隔離方案,這使得電路設計更為簡潔,同時降低了成本。
內置啟動電路:該芯片無需額外的啟動電阻,進一步簡化了電路設計,減少了外部元件的需求。
自供電技術:LPKSF001采用自供電技術,取消了輔助繞組VCC供電二極管,減少了外部元件數量,提高了電路的可靠性。
可調峰值電流:通過外置電阻調節原邊峰值電流,并通過變壓器原副邊匝比設置輸出恒流點,提供了靈活的電流控制。
輸出恒壓點設置:通過設定FB上的偏電阻和下偏電阻來設置輸出恒壓點,使得輸出電壓的調整變得更加靈活和精確。
輸出線纜補償:LPKSF001內置輸出線纜補償功能,可以通過設定FB外置上偏電阻的值來調節輸出線纜補償值,優化了系統的負載適應性。
全面保護功能:集成了VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等多種保護功能,確保了系統的安全和穩定運行。
DIP7封裝:LPKSF001采用DIP7封裝,適用于各種適配器和充電器的設計需求。

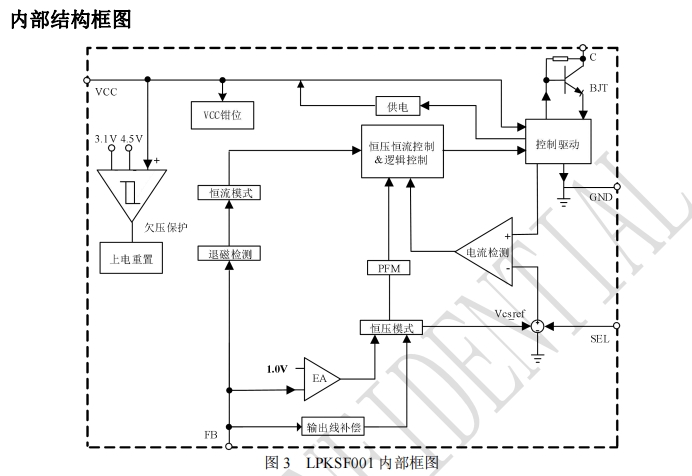

LPKSF001以其集成度高、外圍設計簡單、保護功能全面等特點,成為了電源管理領域的一個優選方案。在智能家居快速發展的今天,LPKSF001能夠滿足智能設備對電源穩定性、安全性和效率的高標準要求。通過深入了解其技術規格和內部電路圖,工程師可以更有效地設計和優化電源系統,提高產品的性能和可靠性。
總結來說,芯茂微的LPKSF001電源芯片以其卓越的性能和全面的保護功能,在智能家居領域的24W隔離適配器和充電器電源管理中展現出巨大的應用潛力。選擇LPKSF001,意味著選擇了一個高效、可靠且經濟的電源解決方案。
