FT8440A高精度高效率低成本的恒壓輸出開關電源12V300mA 六級能效方案設計報告
類別:產品新聞 發布時間:2024-11-07 17:00:22 瀏覽人數:4712

1、FT8440X電源簡介

FT8440X是一款高性能、高精度、低成本的非隔離PWM功率開關。它包含一個專門的電流模PWM控制器和一個高壓功率開關管。內置的誤差放大器經過優化保證優越的動態響應,穩定的閉環反饋使得FT8440X在全電壓輸入范圍內都能得到穩定的高精度輸出電壓。

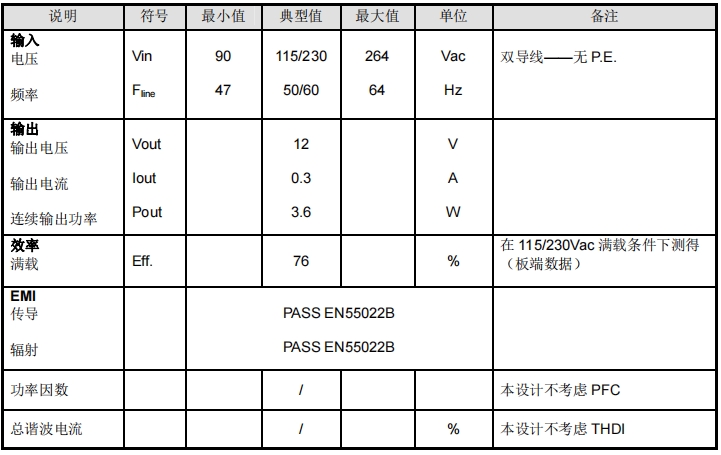

2、電源規格


下表給出的是設計的最低可接受指標,實際性能在后續的測試結果部分給出。


3、

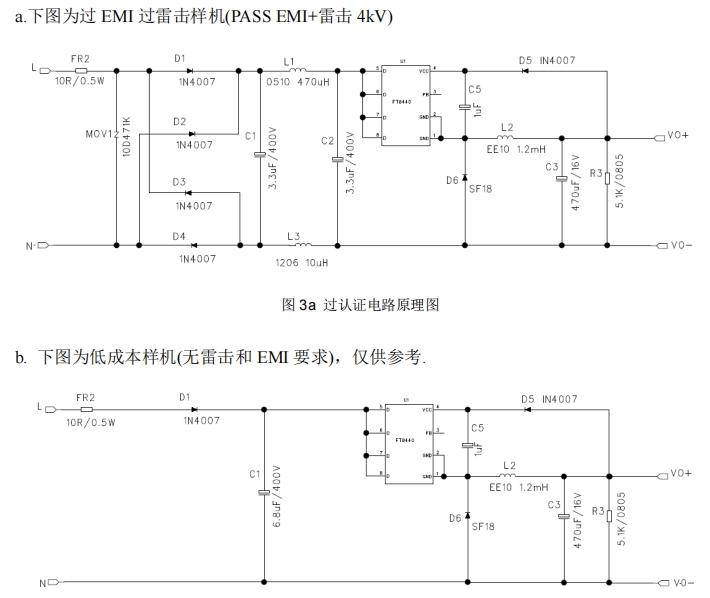

3、電路原理圖

a.下圖為過 EMI 過雷擊樣機(PASS EMI+雷擊 4kV)

b.下圖為低成本樣機(無雷擊和 EMI 要求),僅供參考



4、PCB布局

*1mm的 PCB 厚度
*分立手插元件 PCB 頂層 SMD 元件底層(雙面板單面元件)



5、物料清單

以上部分為FT8440X部分能效方案設計報告,如需完整版報告請聯系三佛科技在線客服。
