在電源管理領域，芯片的互換性是一個重要的考量因素，尤其是在面對供應鏈波動和成本控制需求時。AP8504和AP8505作為芯朋微電子的兩款非隔離電源芯片，雖然在某些方面具有相似性，但在關鍵參數和應用場景上存在差異。本文將深入分析這兩款芯片的技術規格和應用差異，以確定它們是否能夠互換使用。

AP8504與AP8505的技術規格對比

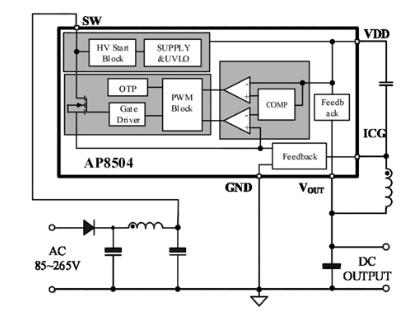

AP8504

AP8504是一款固定5V輸出的非隔離電源芯片，SOP-7封裝，主要用于小家電電源控制。它具有以下特點：

    內置高壓?jiǎn)?dòng)和自供電模塊，實現系統快速啟動和超低待機功能。
    提供全面的智能化保護功能，包括過載保護、欠壓保護和過溫保護。
    優異的EMI特性，適合小功率非隔離開關電源設計。

AP8505

AP8505同樣基于高壓同步整流架構，集成PFM控制器以及500V高可靠性MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。AP8505的特點包括：

    固定5V輸出，半封閉式穩態輸出電流能力為200mA @230VAC。
    集成高壓續流二極管的AC/DC芯片，同時集成反饋二極管、電容、分壓電阻等，節省至少5個外圍元器件。
    輸出電壓精度為+/- 5%，滿足大部分應用需求。

兩款芯片的主要差異

輸出電流能力

AP8504和AP8505的主要差異之一是它們的輸出電流能力。AP8505的半封閉式穩態輸出電流能力為200mA @230VAC，而AP8504的具體輸出電流能力未在搜索結果中明確提及。如果AP8504的輸出電流能力低于AP8505，則在需要較高電流輸出的應用中，AP8504可能無法替代AP8505。

外圍元器件集成度

AP8505相較于AP8504，具有更高的外圍元器件集成度，集成了更多的元件如反饋二極管、電容和分壓電阻等，這使得AP8505在設計上更為簡潔，節省了外圍元件數量。如果AP8504在這方面的集成度較低，則在追求最小化設計和成本優化的應用中，AP8505可能是更合適的選擇。

應用場景

兩款芯片雖然都適用于小功率非隔離開關電源，但AP8505由于其更高的集成度和優化的EMI特性，可能更適合于對EMI要求較高的應用場景。

結論

綜上所述，AP8504和AP8505在技術規格和應用場景上存在差異，特別是在輸出電流能力和外圍元器件集成度方面。因此，它們不能直接互換。在考慮替換時，建議詳細比較兩款芯片的規格書，并進行必要的測試，以確保新方案能夠滿足產品的性能要求。制造商在選擇替代方案時，應根據具體的應用需求和設計目標，選擇最合適的芯片型號。
