在現代電子設計中，非隔離電源解決方案因其高效、緊湊和成本效益而越來越受到青睞。KP3114系列芯片作為高性能的BUCK轉換器，提供了多種非隔離方案，以滿足不同應用場景的需求。本文將詳細介紹KP3114系列的三種非隔離方案：1W、2.5W和4W的BUCK轉換器，以及它們的典型應用。

1. KP3114 -- 1W BUCK非隔離全集成方案 5V/200mA

方案特點：

    高精度可調輸出，確保輸出電壓穩定。
    集成700V MOSFET，提供高效的電源轉換。
    全程工作穩定，無異音，適合對噪聲敏感的應用。
    超低待機功耗，輸入功耗小于100mW，有助于節能。
    輸出電壓低紋波，動態響應快，保證電源質量。
    具備Surge Pass 2.5kV的浪涌保護，符合EN55022B標準，增強了電路的可靠性。
    內置完善的保護機制，包括過流保護、過溫保護、前沿消隱、過熱保護和過壓保護。

典型應用：

    風扇、電水壺、養生壺、普通取暖器、門鈴主控板等。

2. KP3114 -- 2.5W BUCK非隔離反激方案 5V/500mA

方案特點：

    集成700V MOSFET，提供高效的電源轉換。
    全程工作穩定，無異音，適合對噪聲敏感的應用。
    超低待機功耗，輸入功耗小于80mW，進一步降低能耗。
    滿載效率高達90%以上，實現高效能轉換。
    具備Surge Pass 2kV的浪涌保護，符合EN55022B標準，增強了電路的可靠性。
    內置完善的保護機制，包括過流保護、過溫保護、前沿消隱和過壓保護。

典型應用：

    養生壺、智能風扇等。

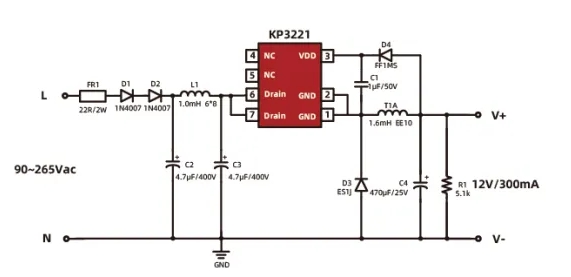

3. KP3221 -- 4W BUCK非隔離方案 12V/300mA

方案特點：

    可調寬12V輸出，提供靈活的電壓選擇。
    集成700V MOSFET和高壓啟動電路，確保穩定啟動。
    超低待機功耗，輸入功耗小于50mW，實現節能。
    輸出電壓低紋波，動態響應快，保證電源質量。
    具備Surge Pass 2kV的浪涌保護，符合EN55022B標準，增強了電路的可靠性。
    內置完善的保護機制，包括過流保護、過溫保護、前沿消隱、過熱保護和過壓保護。

典型應用：

    電飯煲、電暖器等。

結論

KP3114系列芯片提供了多樣化的非隔離電源解決方案，適用于從低功率到中等功率的廣泛應用。其高性能、高效率和高可靠性的特點，使其成為電子設計工程師在設計電源管理電路時的理想選擇。隨著電子設備對能效和性能要求的不斷提高，KP3114系列的非隔離方案將繼續在電源設計領域發揮重要作用。
