LP3792是一款由芯茂微電子生產的低功耗原邊反饋控制芯片,主要用于充電器和適配器。這款芯片以其特有的輸出線損補償技術而聞名,能夠有效補償輸出電流在輸出線上的損耗壓降。
電氣參數:
電源電壓 (VCC_ST):啟動電壓范圍在14V至18V之間。
欠壓保護閾值 (VCC_UVLO):6.5V至7.5V。
過壓保護閾值 (VCC_OVP):28V。
啟動電流 (IST):在VCC=VCC-ST-1V時,范圍從0至0.6uA。
工作電流 (Icc):500uA。
驅動電壓 (VOUT):15V。
電流采樣閾值 (VCS1 & VCS2):分別為500mV和330mV。
前沿消隱時間 (TLEB) 和 芯片關斷延遲 (TDELAY):均為200ns。
反饋基準電壓 (VFB):在3.94V至4.06V之間。
輸出線補償 (VCOMP_LINE):在VFB=-10V,RLINE=30K時為120mV。
待機頻率 (FNO_LOAD):500Hz。
最大工作頻率 (FMAX):132KHz。

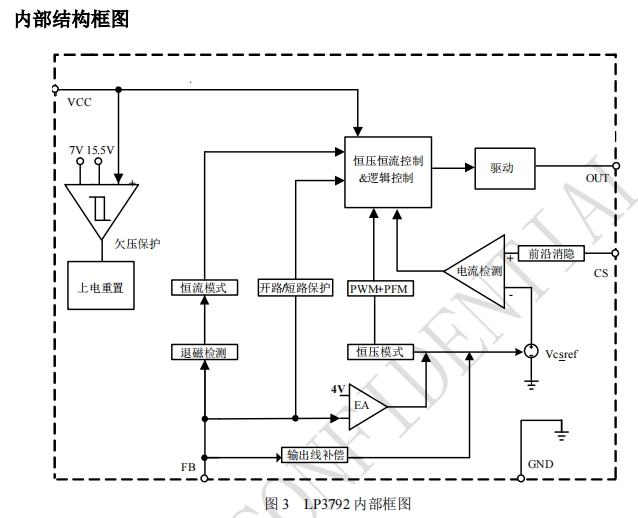

LP3792保護功能:
LP3792具備多重保護功能,包括開路保護、過壓保護、短路保護和過溫保護。
LP3792的典型應用電路圖如下所示:
1 OUT:驅動端,連接外置MOS管的柵極。
2 GND:芯片地。
3 VCC:芯片電源,就近接旁路電容。
4 CS:電流采樣端,接采樣電阻到地。
6 FB:反饋電壓輸入端。
LP3792適用于多種應用場景,包括:
手機、無繩電話、PDA、MP3等便攜式設備的適配器和充電器。
LED驅動電源。
線性電源和RCC開關電源的升級換代。
其他輔助電源等。
LP3792以其高效率、高精度和多重保護功能,在電源管理領域中扮演著重要角色,特別是在需要高效率和高穩定性的充電器和適配器設計中。
