在當前電子市場中，對于5W充電器適配器的需求日益增長，尤其是在移動設備和小型電子設備的充電領域。LP3773CH是一款專為5W以下隔離方案設計的自供電PSR控制芯片，以其高度集成和低成本的特點，成為充電器適配器設計的理想選擇。本文將詳細介紹LP3773CH的技術規格、特點以及如何實現5W充電器適配器的低成本方案。

LP3773CH技術規格

LP3773CH是一款高度集成的隔離型適配器和充電器的自供電PSR控制芯片，其主要技術規格包括：

    固定原邊峰值電流：通過變壓器原副邊匝比來設置輸出恒流點。
    輸出恒壓點設置：通過設定一個FB電阻來設置輸出恒壓點。
    內置啟動電路：外圍不需要啟動電阻，簡化了設計。
    內置FB下偏電阻：固定峰值電流來實現取消限流電阻。
    自供電方式：取消輔助繞組VCC供電二極管，進一步降低成本。
    輸入線電壓補償功能：優化輸出電流的一致性。
    固定輸出線纜補償：進行輸出電壓補償，節約外圍線材。
    多種保護功能：包括VCC鉗位/欠壓保護，輸出短路保護，過溫保護等。
    封裝：采用SOP7L封裝。

LP3773CH管腳封裝圖如下

LP3773CH特點

LP3773CH的特點在于其高度集成和簡化設計，具體包括：

    集成BJT：適用于5W以下隔離方案。
    雙繞組變壓器方案：優化系統成本。
    待機功耗75mW：低功耗設計，符合能效標準。
    專利電流驅動：降低溫升，提高效率。
    高精度FB下偏電阻：恒壓精度高。
    固定峰值電流：恒流精度高。
    輸出線損補償技術：提高輸出電壓的穩定性。
    輸出短路保護功能：增強電路的安全性。
    VCC欠壓保護功能：保護電路免受過壓損害。
    過溫保護：防止因過熱導致的損壞。

低成本方案實現

LP3773CH實現5W充電器適配器的低成本方案主要體現在以下幾個方面：

    簡化外圍設計：LP3773CH內置了多種功能，減少了外部組件的需求，從而降低了材料成本和組裝成本。
    高集成度：集成BJT和多種保護功能，減少了外部MOSFET和保護電路的需求。
    自供電技術：取消了輔助繞組VCC供電二極管，進一步降低了成本。
    低待機功耗：符合最新的能效標準，減少了能源消耗，降低了長期使用成本。

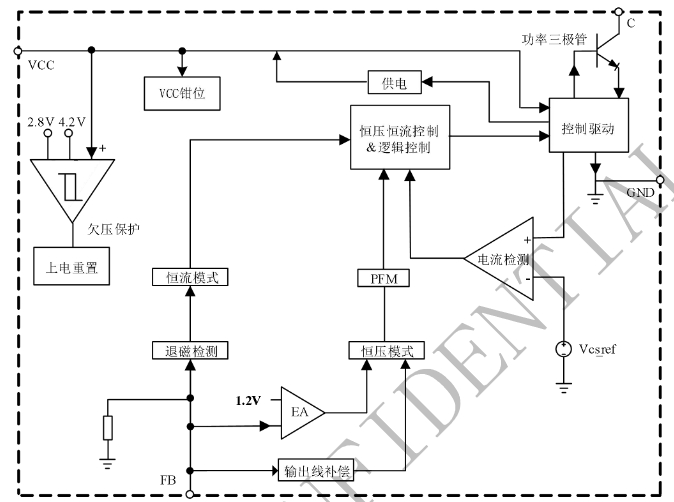

LP3773CH電路圖

結論

LP3773CH以其高度集成、低功耗和多種保護功能，為5W充電器適配器提供了一個低成本、高效率的解決方案。通過簡化設計和減少外部組件，LP3773CH不僅降低了初次投入成本，也減少了長期使用中的能耗，是充電器適配器設計的理想選擇。
