在現代電力電子領域，絕緣柵雙極晶體管（IGBT）作為一種高效能的電力電子器件，扮演著至關重要的角色。IGBT結合了MOSFET的高輸入阻抗和雙極型晶體管（BJT）的低導通壓降優點，使其在高電壓、大電流的應用中表現出色。隨著國產IGBT技術的不斷進步，越來越多的國產IGBT產品開始在市場上嶄露頭角，本文將對國產IGBT的技術特點、型號規格以及應用領域進行詳細概覽。

技術特點

國產IGBT在設計和制造過程中，注重提高器件的可靠性、穩定性和效率。以下是國產IGBT的一些技術特點：

    高耐壓和大電流承載能力：國產IGBT能夠承受高電壓和大電流，滿足工業和能源領域的需求。
    快速開關特性：快速的開關速度有助于減少能量損耗，提高系統效率。
    良好的熱穩定性：國產IGBT具有良好的熱穩定性，能夠在高溫環境下穩定工作。
    集成保護功能：許多國產IGBT器件集成了過熱、過流和短路保護功能，提高了系統的安全性。

型號規格

根據深圳市三佛科技有限公司提供的芯達茂系列目錄，以下是一些國產IGBT的型號規格：

IBGT + FRD單管：

    5A 1200V TO-252-3L  (XD005G120AY1G3)
    10A 1200V TO-220F-3L  (XD010H120AY1H3)
    15A 1200V TO-247-3L  (XD015H120BM1S3, XD015H120AY1S3)
    25A 1200V TO-247-3L  (XD025H120BM1S3)
    40A 1200V TO-247-3L (XD040H120AT1S3, XD040H120BM1S3, XD040Q120AM1S3, XD040Q120AY1S3)
    6A 650V TO-252 (XD006H060CX1G3)
    6A 650V TO-220F-3L (XD006H060CX1H3)
    6A 650V TO-263 (XD006H060CX1R3)
    15A 650V TO-220 (XD015H060CX1L3)
    20A 650V TO-220F (XD020H065CX1H3)
    40A 650V TO-247-3L (XD040H065AY1S3, XD040Q065AY1S3)
    50A 650V TO-247-3L (XD050Q065AY1S3)
    60A 650V TO-247-3L (XD060Q065AY1S3)
    75A 650V TO-247-3L (XD075H065CX1S3, XD075Q065AY1S3, XD075Q065AY2S3, XD075Q065AY3S3)
    80A 650V TO-247-3L (XD080H065AY1S3)

IGBT功率模塊：

    15A 1200V EasyPack B1 (XP015PJE120AT1B1)
    25A 1200V EasyPack B2 (XP025PJE120AQ1B2, XP025PJE120AM1B2)
    35A 1200V EasyPack B2 (XP035PJE120AM1B2)
    40A 1200V EasyPack B2 (XP040PJE120AL1B2)
    25A 1200V EconoPIM 2 (XP025PCE120AQ1E2)
    40A 1200V EconoPIM 2 (XP040PCE120AQ1E2)
    50A 1200V EconoPIM 2 (XP050PCE120AM1E2)
    75A 1200V EconoPIM 3 (XP075PCE120AM1E3)
    100A 1200V EconoPIM 3 (XP100PCE120AQ1E3)
    450A 1200V ED3 (XP450HFS120AT1D3)
    600A 1200V ED3 (XP600HFE120AT1D3)
    40A 1200V 34mm (XP040HFN120AT1R3)
    50A 1200V 34mm (XP050HFN120AT1R3)
    75A 1200V 34mm (XP075HFN120AT1R3)
    100A 1200V 34mm (XP100HFN120AT1R3)
    150A 1200V 34mm (XP150HFN120AT1R3)
    150A 1200V 62mm (XP150HFN120AT1R6)
    200A 1200V 62mm (XP200HFN120AT1R6)
    300A 1200V 62mm (XP300HFN120AT1R6)
    400A 1200V 62mm (XP400HFN120AT2R6)
    450A 1200V 62mm (XP450HFN120AT2R6)

IPM智能模塊/SIC MOS

    2A 500V SOP23 (XP02M50AS0-CKPL)
    5A 500V SOP23 (XP05M50AS0-CKAG)
    6A 600V DIP25 (XP06G60AS0-CJPL)
    10A 600V DIP25-FP (XP10G60AS0-CJBG)
    15A 600V DIP25-FP (XP15G60AS0-CJBG)
    20A 600V DIP25-CU (XP20G60AS0-CJCG)

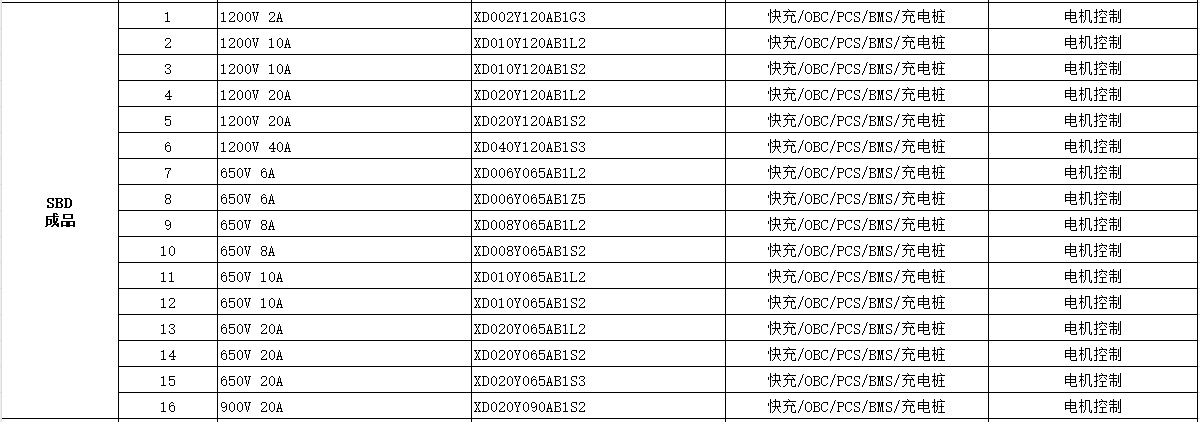

SBD成品：

    1200V 2A (XD002Y120AB1G3)
    1200V 10A (XD010Y120AB1L2, XD010Y120AB1S2)
    1200V 20A (XD020Y120AB1L2, XD020Y120AB1S2)
    1200V 40A (XD040Y120AB1S3)
    650V 6A (XD006Y065AB1L2, XD006Y065AB1Z5)
    650V 8A (XD008Y065AB1L2, XD008Y065AB1S2)
    650V 10A (XD010Y065AB1L2, XD010Y065AB1S2)
    650V 20A (XD020Y065AB1L2, XD020Y065AB1S2, XD020Y065AB1S3)
    900V 20A (XD020Y090AB1S2)

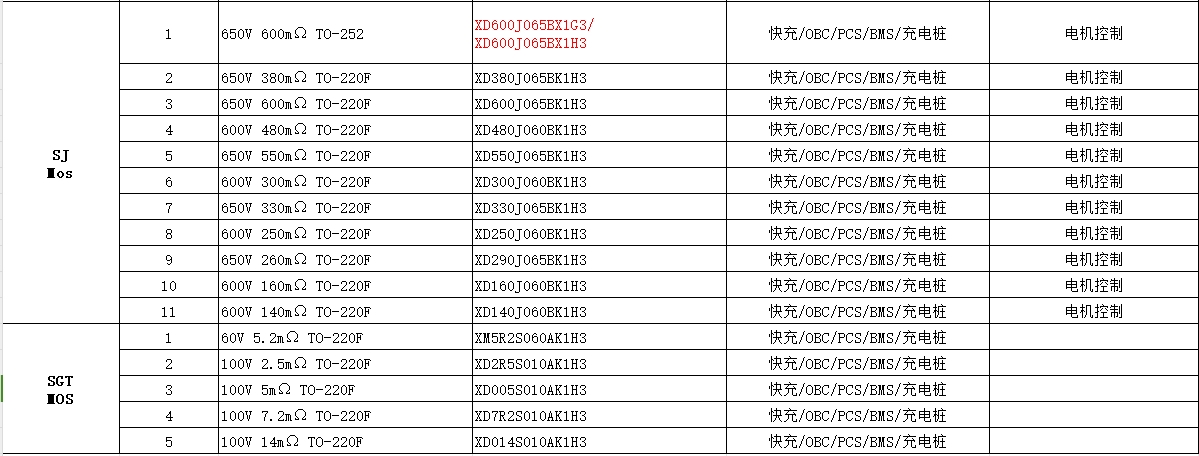

SJ Mos/SGT Mos

應用領域

國產IGBT的應用領域非常廣泛，包括但不限于：

    電機控制：包括工業電機、電動汽車電機等的驅動控制。
    電源管理：在UPS、移動儲能設備、光伏逆變器中作為核心功率器件。
    電動汽車：用于電動汽車的電機驅動、車載充電器（OBC）、電源轉換系統（PCS）等。
    感應加熱和焊機：在感應加熱和焊機設備中提供高效的電力轉換。
    充電樁：在快充、充電樁等設備中提供穩定的電力輸出。

結論

國產IGBT的發展不僅提升了國內電力電子行業的技術水平，也為全球市場提供了更多選擇。隨著技術的不斷進步和創新，國產IGBT將在未來的電力電子領域扮演更加重要的角色，為各種應用提供高效、可靠的電力轉換解決方案。
