在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們確保了設備穩定、高效地運行。BP8519C是一款高精度低待機功耗的非隔離降壓型恒壓驅動芯片，適用于85Vac至265Vac全電壓輸入的非隔離電源。本文將深入探討B(tài)P8519C芯片的特性、工作原理、設計注意事項以及典型應用。

BP8519C芯片特性

1. 高集成度
BP8519C內部集成了700V功率開關，采用獨有的電壓電流控制技術，無需外部環路補償電容，即可實現優異的恒壓特性，極大地節約了系統成本和體積。

2. 低待機功耗

在230VAC無輔助繞組的條件下，BP8519C的待機功耗可低于100mW，這對于需要長時間待機的設備來說是一個顯著的優勢。

3. 降幅調制技術

BP8519C采用降幅調制技術，有效減小音頻噪聲，提高電源的電磁兼容性。

4. 可調節輸出電壓

可調節，直接支持3.3V輸出無需額外的低壓差穩壓器（LDO），增加了設計的靈活性。

5. 多模式控制技術

BP8519C采用PWM/PFM多模式控制技術，能有效降低系統待機功耗，提高效率和動態性能，并減少系統工作在輕載時的噪聲。

工作原理

BP8519C在系統上電后，BUS電容通過功率管給VCC電容充電，當VCC電壓達到芯片開啟閾值后，芯片內部控制電路開始工作。芯片內置7V穩壓管，用于VCC電壓鉗位。FB引腳通過采樣電阻在芯片功率管turnoff階段直接采樣輸出電壓，內部調節保持較高的輸出電壓精度。

設計注意事項

1. 電感選擇
電感的選擇包括感量、峰值電流以及平均電流。小感量電感可以減小尺寸、降低價格以及改善系統動態響應，但會增大電感的峰值電流和輸出紋波。大感量電感可以提高效率，但物理體積也會更大，動態響應會變慢。

2. FB電阻選擇
BP8519C通過輸出采樣電阻RFBH/RFBL直接反饋來精確調整輸出電壓。FB上拉電阻如果太大，容易產生干擾，影響采樣精度；如果太小，芯片消耗的電流會很大，引起過高的功率消耗與溫升。

3. 假負載阻選擇
假負載電阻的作用是消耗空載輸出的時候，系統過多的能量，防止輸出電壓飄高。系統最低頻率約1.8KHZ，假負載估算方法需要考慮電感感量、系統最小工作電流和最小工作頻率。

4. 輸出電容選擇
輸出電容的選擇直接影響到輸出電壓紋波、系統動態響應、系統環路的穩定性、輸出電壓過沖等。實際應用中，可以選擇貼片電容或電解電容作為輸出電容，以滿足不同的設計需求。

5. PCB布局
VCC電容應盡量靠近芯片VCC引腳，輸出回路（電感、續流二極管、輸出電容）應盡量粗短，F(xiàn)B采樣電阻應盡量靠近芯片F(xiàn)B引腳，GND引腳至開關節點處，適當加粗散熱，避免過量的大面積敷銅。

典型應用

BP8519C適用于多種應用場景，包括但不限于：

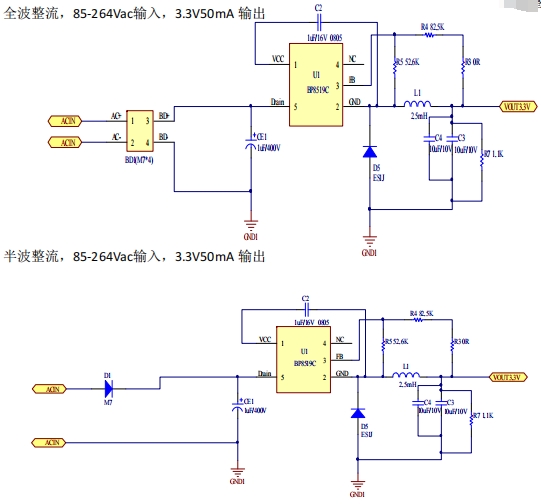

    全波整流，85-264Vac輸入，3.3V50mA輸出
    半波整流，85-264Vac輸入，3.3V50mA輸出

在這些應用中，BP8519C展現出了優異的電壓調整率和低待機功耗特性。

結論

BP8519C芯片以其高精度、低待機功耗和高集成度，在電源管理領域提供了一個高效的解決方案。通過合理的電路設計和PCB布局，BP8519C能夠為各種電子設備提供穩定可靠的電源。了解其特性和設計注意事項，對于工程師來說至關重要，有助于設計出高性能的電源系統。
